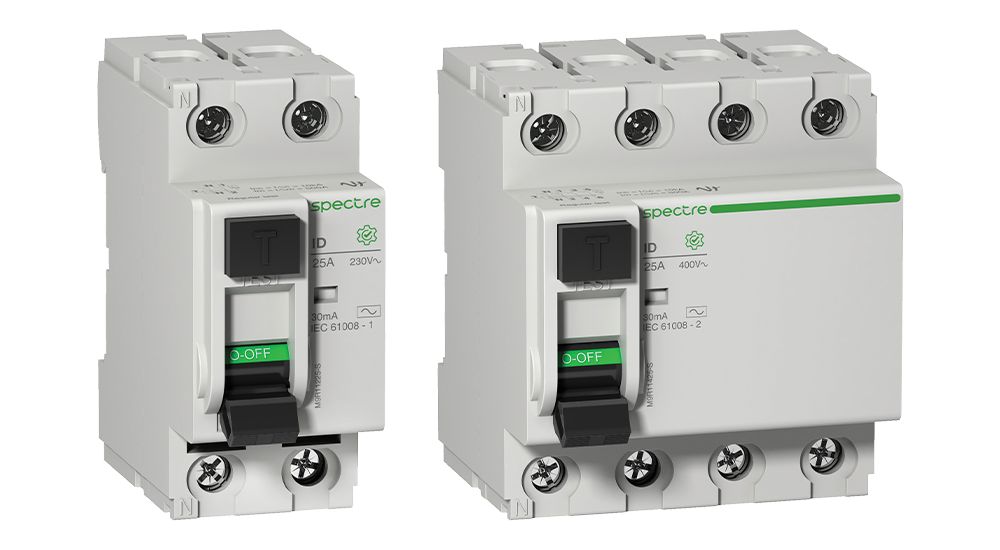

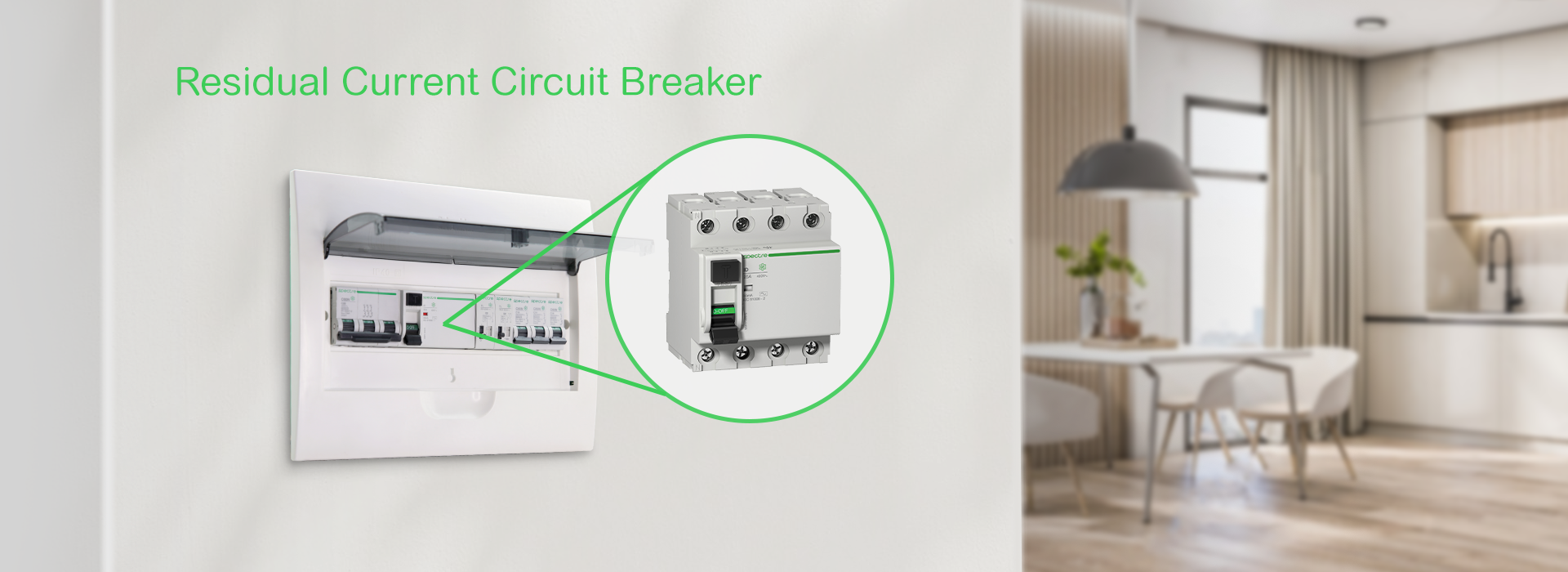

معرفی کلیدهای قطع جریان پسماند (RCCB):

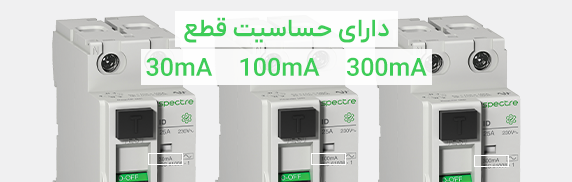

کلیدهای قطع جریان پسماند یا به طور عمومی کلیدهای محافظ جریان نشتی، برای حفاظت انسانها در برابر برقگرفتگی و همچنین حفاظت تأسیسات در برابر آتشسوزی ناشی از جریان پسماند یا نشتی طراحی شدهاند. این نوع کلیدهای حفاظتی با مقایسه دائمی جریان رفت و برگشت، در صورتی که اختلافی را در حد آستانه تعریف شده برای کلید تشخیص دهند (مثلا 30 میلیآمپر برای حفاظت جان افراد یا 300 میلیآمپر برای حفاظت تأسیسات در برابر آتشسوزی)، مدار را بصورت آنی قطع میکنند.

ویژگی ها:





مزایای کلیدهای جریان پسماند:

کاربردهای کلیدهای جریان پسماند:

کلیدهای قطع جریان پسماند با حساسیت 30 میلیآمپر برای حفاظت از جان افراد در برابر برقگرفتگی کاربرد دارند. چرا که آستانه خطر جانی برای انسان در صورت عبور جریان الکتریکی بر اساس استانداردهای بین المللی مثل IEC و IEEE در حدود 50 میلیآمپر است.


در صورت نشتی جریان به زمین در سیمکشیهای فرسوده یا آسیبدیده، کلیدهای مینیاتوری توانایی تشخیص آن را ندارند، چرا که معمولاً این جریانها کوچک هستند. در چنین شرایطی کلیدهای جریان پسماند با حساسیت 300 میلیآمپر با تشخیص این جریان نشت شده، مدار را قطع میکند و مانع ادامه جریان نشتی میشوند. در نتیجه از ایجاد گرمایش موضعی در مسیر نشتی و از آتشسوزی احتمالی جلوگیری میکنند.

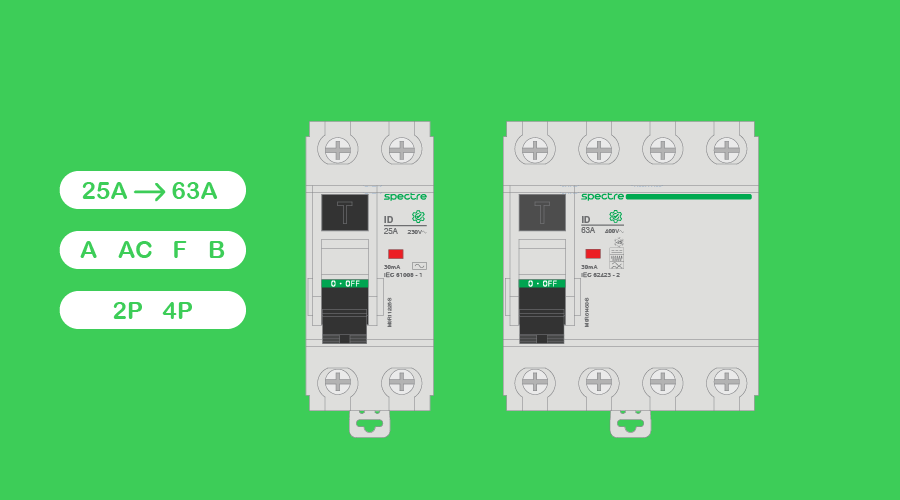

کلیدهای جریان پسماند در تیپهای F ،A ،AC و B وجود دارند که بسته به نوع تأسیسات و تجهیزات موجود، باید نوع مناسب RCCB انتخاب شود.

با انواع تیپهای کلیدهای جریان پسماند آشنا شوید

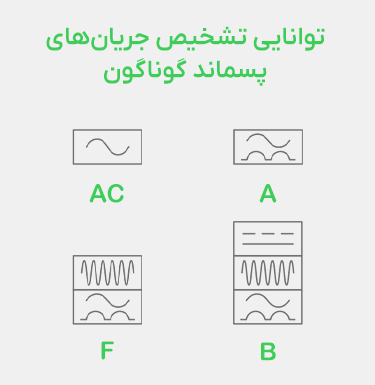

کلیدهای جریان پسماند در تیپهای AC، برای بارهای ساده مانند روشناییهای تنگستنی و وسایل معمولی خانگی کاربرد دارند. تیپ A که مناسب برای بارهای دارای قطعات الکترونیکی و جریانهای پسماند سینوسی و DC پالسی هستند. تیپ F که مناسب برای دستگاههای اینورتر با سرعت متغیر و لوازم خانگی که سرعت موتور آنها بصورت الکترونیکی تنظیم میشود هستند. و در نهایت نوع B که تمامی حفاظتهای ذکر شده را دارد و بعلاوه نشتیهای DC و پیچیده را نیز تشخیص میدهد.
